Mikado Logo 600 3D V-Stabi

Dieser Heli wurde von rc-heliservice verkauft, komplett gebaut, eingestellt und eingeflogen.

Der neue Star am 3D Himmel. LOGO 600-3D ist konsequent für das extremste 3D Fliegen ausgelegt. Das neue pfeilverzahnte Hauptzahnrad überträgt spielend und weitgehend lautlos die Kraft des Motors auf den Hauptrotor.

Weitere Highlights:

  • stabilisatorloser Rotorkopf mit Alu-Zentralstück
  • 8 mm Blattlagerwelle aus hochfestem Alu
  • 8-fach kugelgelagerter Taumelscheibenmitnehmer
  • Alu-Taumelscheibe, Alu-Motorplatte
  • gehärtete hohle 10mm Rotorwelle
  • CFK Heckrohrabstrebung, CFK Anlenkung zum Heckrotor
  • Drucklagerset für Heckrotor mit Stahlnabe
  • perfekte Einstellung des Schwerpunktes durch verschieben der Akkus möglich
  • Carbon Heckgetriebegehäuse
  • Carbon Höhenleitwerk
  • weiße oder farbige Haube mit schwarzem Fenster

Jedes unten dargestellte Foto ist mit einem größeren verlinkt (PopUp)

Technische Daten:

  • Rotor: ca.  1250 bis 1450 mm
  • Gewicht: ca.  3200 g Flugfertig
  • Länge:
  • Motor: Hacker A50-12L Electric Turbine
  • Regler: Kontronik JIVE 80 HV
  • Fernsteuerung: Spektrum DX7
  • Servo: Savöx 1257TG auf Taumelscheibe und Align DS650 Heckservo
  • Gyro: V-Stabi
  • Akku: 10S - 12S

Um die Ladezeiten nicht zu überstrapazieren habe ich den Aufbau in 2 Teile geteilt. Unten findet man den Aufbau bis zum fertigen Chassis. In Teil 2 findet man restlichen den Aufbau bis zum fertigen Heli

Logo 600 3D Baukasten

Auch hier, wie nicht anders erwartet, alles schön sauber verpackt. Aber das kann Align auch nicht schlechter ;-)

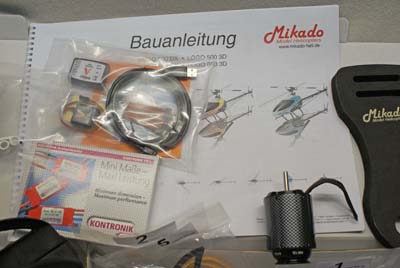

Mal ein wenig “ausgepackt” was da so alles im Baukasten ist. Auch hier kann man das charakteristische LOGO chassis erkennen, sowie die Übergroße Bauanleitung (A3!) und den V-Stabi

Logo 600 3D Baukasten
Logo 600 3D Baukasten

aus so wenigen Einzelteilen wird mal ein kompletter Heli. Zusätzlich noch Motor (Hacker A50) und der Regler, ein Kontronik JIVE 80 HV abgebildet.

Logo typische Haube und Chassis

DSC03945_400
Logo 600 3D Baukasten

Die Elektronik die von Mikado mitgeliefert werden kann: V-Stabi, Hacker A50 Motor und Kontronik JIVE Regler.

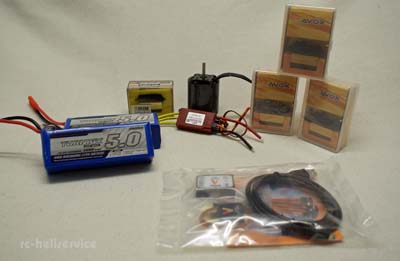

Die verwendete Elektronik:

- JIVE 80 HV

- Hacker A50 Elecrical Turbine

- Mikado V-Stabi

- Savöx 1257 TG Taumelscheibe

- Align DS650 Heck

- 2* 5S 25C 5000 mAh Turnigy

Logo 600 Elektronik
Mikado Logo 600 Komplettpacket

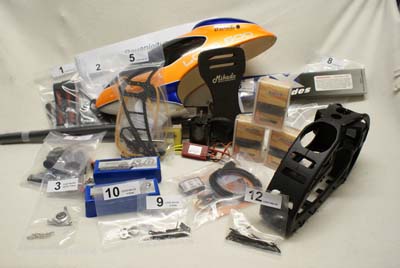

Und das ganze alles zusammen, ohne verbaute DX7 und Spektrum Sateliten, aber mit den Radix 600 mm Blades

Erster Schritt: Das Chassis.

Die CFK/GFK Verstärkten Seitenplatten werden mir 14 (!)      2,5 mm Schrauben verbunden. Zusammen mit dem Alu Motorhalter ergibt sich ein sehr verwindungsarmes  Chassis

Anleitung Chassis Logo 600
Logo 600 Chassis

Chassis mit den verbauten Servos und einem Walkera 4#3 als Größenvergleich....der wird noch häufiger auftauchen :-)

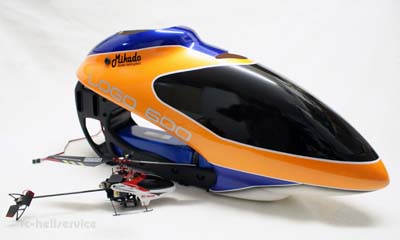

Das ganze noch mit aufgesetzter Haube und den Akkus

Logo 600 Walkera 4#3
Heck Eiinzelteile Logo 600

Die Einzelteile des Hecks.....

....und die Bauanleitung....

Logo 600 Anleitung Heck
Mikado Logo 600 Heckaufbau komplett

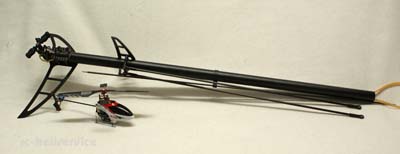

....ergeben das fertige Heck. Recht filigran im Vergleich zu Align Hecks. Hier sieht man das die Teile auch für die 500er Größe verwendet werden.

Hauptantrieb mit Freilauf +

Logo 600 Hauptantrieb
Mikado Logo 600 Landegestell

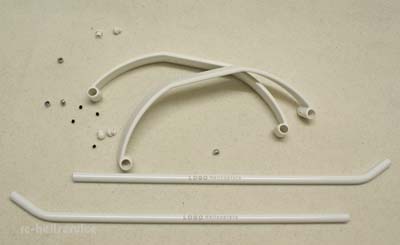

Landegestell mit Kufen =

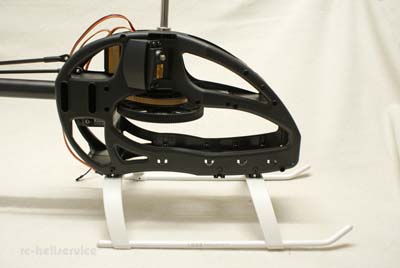

Ein Heli der schon richtig nach Heli aussieht.

Mikado Logo 600 Chassis
Logo 600 Chassis und Heck

Und nochmals in ganzer Größe

...weiter zu Teil 2 mit Rotorkopf, Elektronik bis zum fertigen Heli
